Система относительного спутникового позиционирования "Пеленг-Гео"
background
Система предназначена для высокоточного определения относительных координат буксируемого оборудования при проведении сейсмических исследований в море.

Система использует данные глобальных навигационных спутниковых систем ГЛОНАСС и GPS от антенн, установленных в забортных модулях и на судне, и вычисляет с высокой точностью вектор их взаимного положения в трехмерной системе координат.
Относительные координаты забортных модулей определяются непосредственно в самих модулях.
Обмен информацией между объектами происходит по УКВ-радиоканалу.

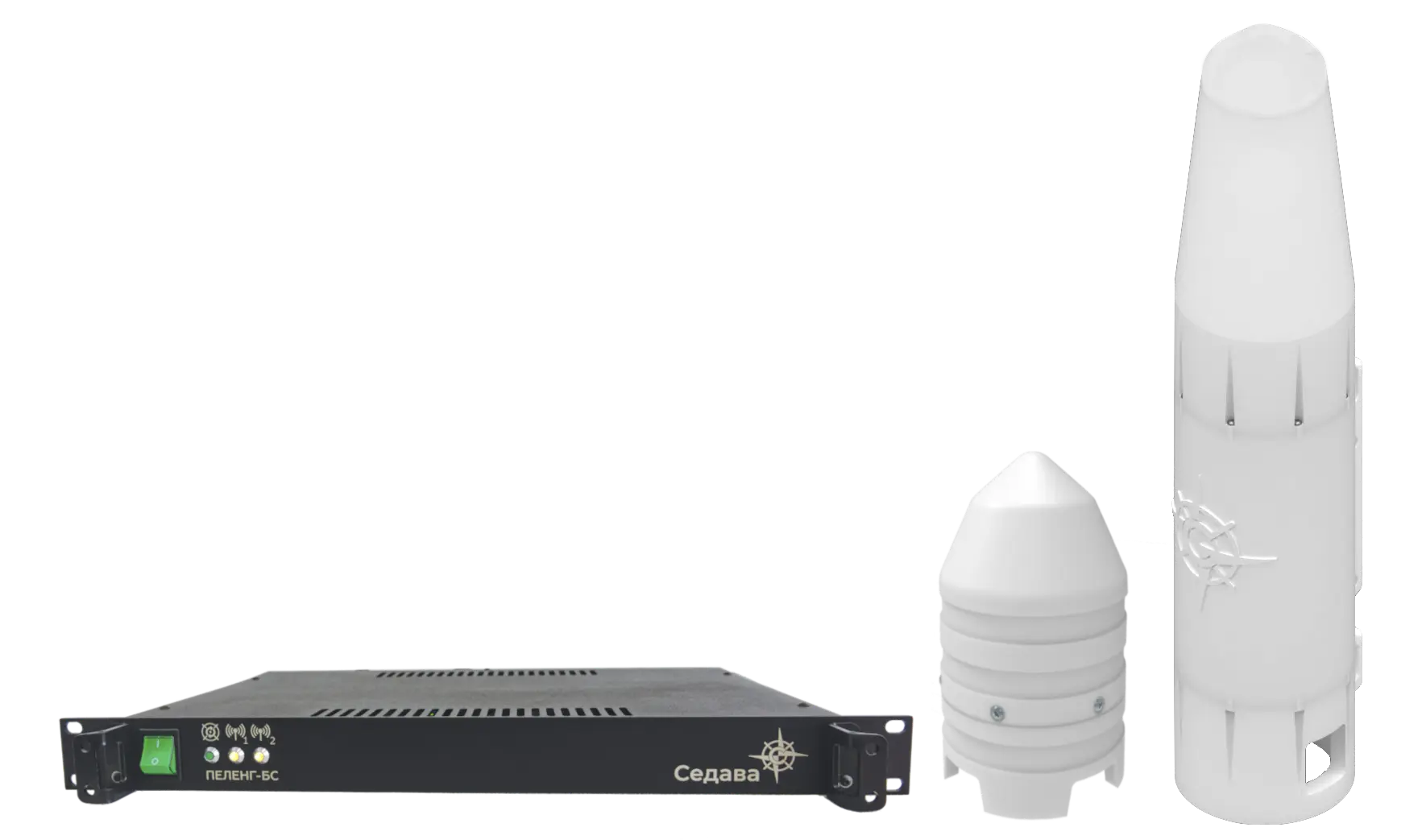

ССП - система "Пеленг-Гео"
Преимущества
Высокая точность
  • Позиция: 10 мм + 1 ppm
Автономность
  • Не требует установки базовых станций в районе проведения работ либо получения корректирующей информации (РPP)
Полный контроль
  • Расширенные средства мониторинга параметров системы
  • Произвольная настройка набора данных от забортных модулей для визуализации
Характеристики

Основные параметры системы

Точность
  • 10 мм + 1 ppm
Дальность
  • 14 - 16 км *
Число одновременно
отслеживаемых забортных модулей
  • 10
Используемые в решении ГНСС системы/частоты
  • ГЛОНАСС/GPS L1/L2
Протокол выходных данных
  • Citius, MDL standard, Seadiff Spectra, Seatrack
Выходные данные
  • Пеленг, Дальность, Разность высот между антеннами, Число спутников в решении, HDOP, Напряжение питания забортного модуля и др.

Бортовая станция "Пеленг-БС"

Излучаемая мощность
  • 0.1 - 1 Вт
Рабочий дапазон частот
  • 430-470 МГц
Скорость в радиоканале
  • 28800 бит/с @ 25 кГц
Количество модемов
  • 2
Антенны
  • Yagi, Omni
Габариты
  • 1U, 19"
Напряжение питания
  • ~220В
Порты Ethernet
  • 1
Порты RS-232
  • 2
Операционная система
  • Linux
Управление
  • Веб-интерфейс

Забортный модуль "Пеленг-ЗМ

Вес
  • не более 3 кг
Габариты
  • 160 х 260 мм, 170 х 600 мм **
Потребляемая мощность
  • до 7 Вт
Количество модемов
  • 1
Излучаемая мощность
  • 0.1 - 1 Вт
Напряжение питания
  • =10...36В
Рабочая температура
  • -10...+55°С
Исполнение
  • IP68, 10 м
Интерфейсы
  • RS-485
* в зависимости от высоты установки антенн
** возможно изменение без уведомления
